Sur un chantier, l'humidité et les poussières transforment chaque câble en un risque potentiel pour vos équipes. La norme NF C 15-100 impose des règles strictes pour prévenir les chocs électriques, car un simple défaut d'isolement sur un sol mouillé peut s'avérer fatal. Une installation électrique chantier mal conçue expose les intervenants à des dangers immédiats de contact direct ou indirect.
Nous allons détailler les exigences techniques et les dispositifs de sécurité indispensables pour garantir une distribution d'énergie conforme et sécurisée. Si vous souhaitez confier cette mission à un professionnel, MLGT ELEC propose une prestation complète d'installation électrique provisoire de chantier, de l'étude à la mise en service, avec maintenance et dépannage.
Besoin d'une installation électrique provisoire fiable pour votre chantier ?
MLGT ELEC prend en charge l'étude, l'installation, la mise en service et le suivi de votre dispositif, avec des armoires de chantier, des réseaux de distribution et des groupes électrogènes adaptés aux besoins du site.
L'installation électrique de chantier selon la norme NF C 15-100
La norme NF C 15-100 impose une protection différentielle de 30 mA pour tous les circuits terminaux et un indice IP44 minimum. La sécurité repose sur une analyse des risques électriques avant toute mise sous tension. Cette étude préalable est le socle indispensable pour garantir une conception technique sans faille.
Conception de l'installation et analyse des risques
Évaluez précisément la puissance de crête nécessaire pour vos grues et engins. Anticipez les contraintes du sol et la configuration des zones de travail avant de tirer les câbles. Nous recommandons cette rigueur.
Identifiez les risques de coupure ou d'écrasement. Prévoyez des fourreaux de protection renforcés pour les passages d'engins lourds. C'est votre premier rempart.
Adaptation aux influences externes et environnementales
Vos enveloppes de coffrets doivent afficher un indice IP44 au minimum. La poussière et l'humidité ne doivent jamais pénétrer les composants actifs pour éviter les courts-circuits. La majorité des pannes vient de là.
Fixez solidement les armoires pour résister aux chocs mécaniques. Utilisez des supports stables et surélevés pour éviter la stagnation d'eau. Cela permet de durer.
Sécurité à proximité des réseaux et lignes aériennes
Respectez les gabarits de sécurité sous les lignes. Déposez vos DICT auprès des exploitants. C'est une obligation légale.
Balisez les zones de danger immédiat. Surveillez les mouvements des flèches de grues en permanence. La vigilance sauve des vies.
La distance minimale dépend de la tension. Consultez les abaques réglementaires avant chaque manœuvre. Ne prenez aucun risque inutile.
Anticipez la sécurité électrique dès la préparation du chantier
Forte de son expérience des contraintes du BTP et des grues à tour, MLGT ELEC étudie le dimensionnement, l'implantation des armoires, le cheminement des câbles et l'alimentation des engins ou des bases vie.
Protection des personnes et dispositifs différentiels 30 mA
Mais la conformité matérielle ne suffit pas sans une protection active contre les chocs électriques.
Prévention des contacts directs et indirects
Isolez systématiquement toutes les parties actives du réseau électrique. Les barrières physiques doivent empêcher toute approche accidentelle par vos ouvriers. Vérifiez l'état des gaines isolantes chaque matin. Un câble dénudé représente un danger de mort immédiat sur un sol humide.
Voici les mesures de prévention indispensables pour sécuriser votre environnement de travail :
- Verrouillage des coffrets à clé.
- Signalétique de danger haute tension.
- Utilisation de matériel de classe II.
Installation et raccordement de la prise de terre
Raccordez l'ensemble des masses métalliques à un puits de terre performant. La résistance doit être la plus basse possible pour évacuer les courants de défaut. Testez la liaison équipotentielle.
Le conducteur de protection jaune-vert est votre assurance vie. Ne le sectionnez jamais pour faciliter un passage. Assurez une continuité parfaite entre chaque coffret et le piquet principal.
Usage obligatoire des différentiels 30 mA
Installez des interrupteurs différentiels 30 mA sur chaque départ. Ils détectent les fuites de courant et coupent l'alimentation instantanément.
Choisissez des dispositifs de type B pour les variateurs de vitesse. Les courants continus peuvent aveugler les protections classiques.
Placez des arrêts d'urgence à proximité immédiate des machines. Testez mensuellement le bouton de test des disjoncteurs différentiels.
Armoires électriques et architecture de distribution mobile
Une fois les protections en place, il faut structurer le réseau pour alimenter efficacement chaque zone.

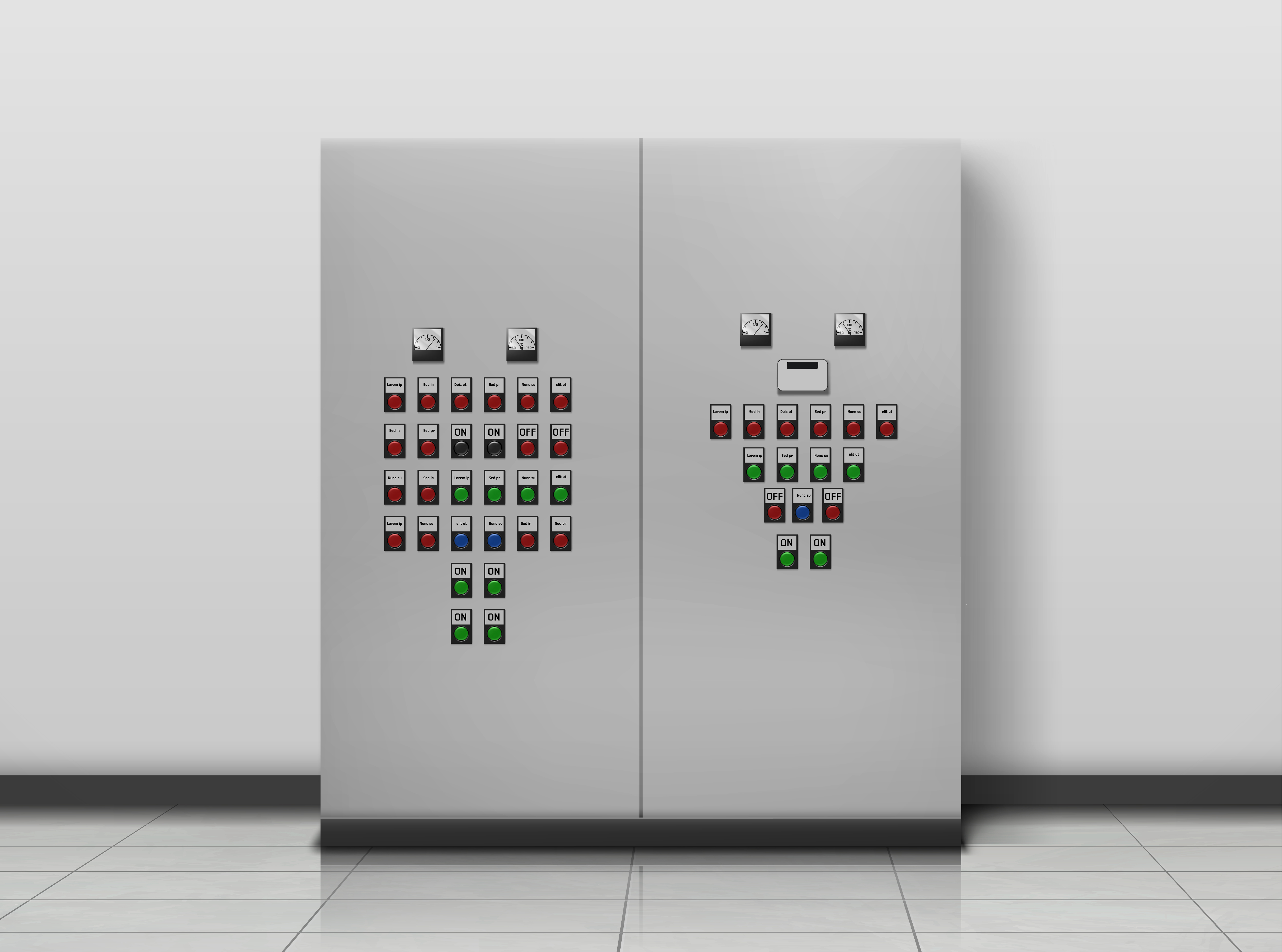

Sélection des armoires et coffrets de chantier
Le TGBT centralise l'arrivée d'énergie en tête d'installation. Répartissez ensuite des coffrets secondaires au plus près des besoins. Cette architecture limite les risques de surcharge sur un seul point.
| Type de coffret | Usage principal | Protection type | Mobilité |
|---|---|---|---|
| TGBT | Source | Générale | Fixe |
| Répartition | Étages | Différentielle | Semi-mobile |
| Prise | Poste travail | 30 mA | Portable |
| Armoire grue | Puissance | Disjoncteur | Fixe |
Vérifiez la robustesse des charnières. Les portes doivent se fermer hermétiquement après chaque intervention.
Pose des câbles et limitation des longueurs
Suspendez vos câbles en hauteur pour dégager les voies de circulation. Évitez absolument de les laisser traîner dans la boue ou sous les roues. Les chutes de tension nuisent gravement à la durée de vie de vos moteurs électriques puissants.
Règles de câblage :
- Longueur max 25m sans relais
- Section adaptée à l'intensité
- Interdiction des rallonges en cascade
Alimentation spécifique des bases vie et engins
Raccordez les modules de vie avec des circuits dédiés. Le chauffage et l'éclairage consomment beaucoup d'énergie en hiver. Ne négligez pas la section des conducteurs pour ces installations.
Prévoyez une alimentation de secours pour les systèmes critiques. Les unités de désamiantage nécessitent une ventilation permanente. Un groupe électrogène doit être prêt à prendre le relais immédiatement.
Armoires de chantier ou alimentation de secours : faites dimensionner votre besoin
MLGT ELEC met à disposition des armoires électriques de comptage et de distribution, y compris en location sans prestation d'installation, ainsi que des groupes électrogènes de 33 à 330 kVA entretenus et suivis pour assurer la continuité de vos opérations.
Vérifications obligatoires et documents de sécurité à fournir
Bref, tout ce matériel ne vaut rien sans une validation administrative et technique rigoureuse.
Mandater un bureau de contrôle pour la visite initiale
Faites appel à un organisme accrédité avant toute mise en service réelle. Cette visite initiale valide la conformité globale de votre schéma électrique. C'est une obligation légale non négociable.
Planifiez ensuite des passages annuels pour maintenir votre conformité. Le bureau de contrôle vérifiera l'usure des protections et l'état des terres. Conservez précieusement chaque rapport dans votre dossier technique.
Cas particulier des chantiers de troisième catégorie
Pour les puissances inférieures à 100 kVA, les règles sont simplifiées. Une personne qualifiée peut parfois réaliser l'inspection interne.
- Critères 3e catégorie : Puissance < 100kVA
- Absence de haute tension
- Effectif réduit sur site
Validez toujours les compétences de votre électricien référent. Un titre d'habilitation à jour est indispensable pour signer les rapports de vérification.
Tenue du registre de sécurité et archivage
Tenir à jour le registre de sécurité est vital en cas de contrôle. Annexez-y systématiquement les schémas unifilaires actualisés de votre réseau. Notez chaque modification de l'installation en cours de chantier. Les rapports de vérification doivent rester accessibles sur site.
Archivez ces documents pendant au moins cinq ans. Ils servent de preuve en cas d'accident ou de litige avec l'inspection du travail.
Sécuriser votre installation électrique de chantier exige une protection différentielle de 30 mA, une mise à la terre rigoureuse et un matériel IP44. Appliquez ces normes dès aujourd'hui pour garantir la conformité de vos équipements mobiles. Une installation maîtrisée préserve vos équipes et assure l'avenir de vos projets.
FAQ
Quelles sont les obligations réglementaires pour une installation électrique de chantier ?
Toute installation électrique provisoire doit impérativement respecter la norme NF C 15-100, et plus spécifiquement la partie 7-704 dédiée aux chantiers. Ces règles s'appliquent dès la phase de conception jusqu'à l'entretien quotidien, afin de garantir la sécurité des intervenants face aux risques de contacts directs ou indirects.
Nous vous rappelons que la surveillance de ces équipements est une obligation légale. Vous devez notamment conserver sur le site le registre de sécurité, les plans schématiques de l'installation ainsi que les rapports de vérification périodique pour répondre aux exigences du Code du travail.
Quel indice de protection (IP) choisir pour le matériel électrique sur site ?
En raison des contraintes environnementales telles que la poussière et les intempéries, vos équipements doivent présenter un indice de protection minimal IP44. Cela garantit une protection contre les corps solides supérieurs à 1 mm et les projections d'eau provenant de toutes les directions.
Si votre environnement de travail est particulièrement humide ou exposé à des projections directes, nous pourrions vous suggérer d'opter pour des indices supérieurs, comme l'IP55 ou l'IP65. De plus, une résistance aux chocs mécaniques (indice IK08 ou IK10) est fortement recommandée pour vos coffrets de chantier.
Pourquoi le dispositif différentiel 30 mA est-il obligatoire ?
Le dispositif différentiel à courant résiduel (DDR) de haute sensibilité, soit 30 mA, est indispensable pour protéger les personnes contre les chocs électriques. Il permet de couper instantanément l'alimentation dès qu'une fuite de courant est détectée, prévenant ainsi les conséquences graves d'un défaut d'isolement.
Tous les circuits alimentant des appareils mobiles doivent en être équipés. Pour assurer une sécurité optimale, nous vous conseillons de tester mensuellement le bouton de test de vos disjoncteurs et de vérifier systématiquement la continuité de votre liaison à la terre.
Quelles sont les règles de sécurité à respecter près des lignes électriques aériennes ?
Avant toute intervention, vous devez impérativement identifier les réseaux via le Guichet Unique et déposer vos déclarations DT-DICT. Le respect des distances de sécurité est crucial : une zone de 3 mètres doit être maintenue jusqu'à 50 000 volts, et de 5 mètres au-delà de cette tension.
Si vos travaux nécessitent de pénétrer dans ces zones, une mise hors tension par l'exploitant du réseau devient obligatoire. Nous vous recommandons également de veiller à ce que vos conducteurs d'engins possèdent l'Autorisation d'Intervention à Proximité des Réseaux (AIPR) en cours de validité.
Quand faut-il faire vérifier son installation électrique provisoire ?
Une vérification initiale par un organisme accrédité est obligatoire avant la mise en service de votre installation. Cette étape permet de valider la conformité des protections et l'absence de défauts d'isolement. Par la suite, des contrôles périodiques doivent être réalisés au minimum chaque année.
Toutefois, pour les chantiers de 3ème catégorie (puissance inférieure à 100 kVA sans haute tension), la réglementation permet que cette vérification soit effectuée par une personne qualifiée et expérimentée en prévention des risques électriques, sous réserve de posséder les habilitations adéquates.
Comment bien organiser la distribution électrique sur un chantier ?
Nous vous suggérons de structurer votre réseau en utilisant un TGBT pour l'arrivée principale, puis de répartir des coffrets secondaires au plus près des zones de travail. Il est également essentiel de séparer les circuits d'éclairage des circuits de prises de courant pour éviter toute coupure totale en cas de défaut localisé.
Pour le câblage, privilégiez le passage des conducteurs en hauteur afin d'éviter les écrasements par les engins. L'utilisation de rallonges en cascade est à proscrire, et chaque machine doit disposer de son propre dispositif de coupure d'urgence accessible rapidement.
